立軸反擊式破碎機與立軸復合式破碎機的不同之處在于它的上、下轉子都裝有板錘而不是錘頭，即都是反擊式轉子。該機主要用于中、小水泥廠破碎機水泥熟料或原料（石灰石），為水泥廠技術改造或新建生產線提供一種較為理想的兩級破碎設備。下文將主要介紹立軸反擊式破碎機的工作原理及結構分析。

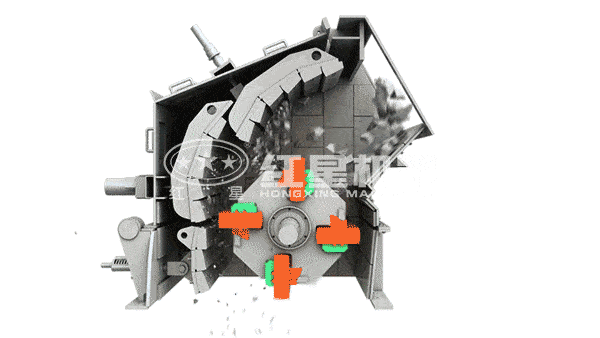

立軸反擊式破碎機的工作原理是：塊狀礦石由進料斗落人上破碎腔內上甩料盤上，借助甩料盤的離心力將物料拋向筒體的內壁，與安裝在內壁上的反擊板猛烈碰撞，同時物料互相撞擊，使之破碎或產生大量發絲裂紋，接著物料進入錐形轉子腔后，在錐形空間呈螺旋狀下落，經沖壓、擠壓，使已有裂紋的礦石進一步被破碎。物料在錐形轉子腔內受錘頭的打擊，高速運行塊料再次與反擊板碰撞，物料流相互碰撞使物料經打擊、撞擊、剪切、擠壓而粉碎，從而提高破碎效率。

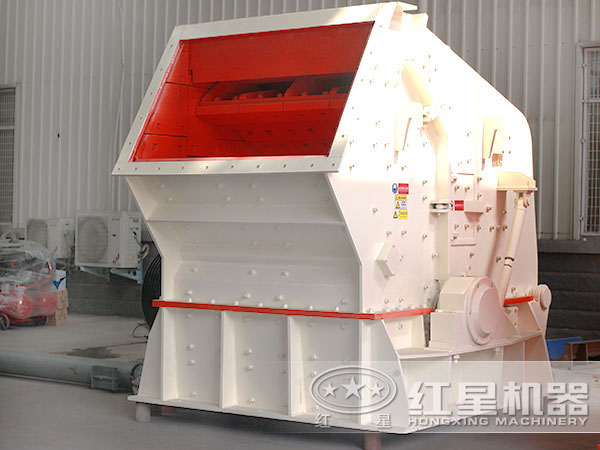

立軸反擊式破碎機主要由主機、傳動系統和電動機等部分組成。電機呈垂直布置由電機支架支撐，通過形帶驅動大帶輪和轉子按規定方向轉動。主軸包括兩個轉子、機體（筒體）和反擊板三大部件。

轉子是立軸沖擊式破碎機中關鍵的部件，按結構形式分有整體式（鑄造的）和焊接式兩種。轉子與立軸是靠鍵連接的，支承立軸的兩個調心滾子軸承和一個推力調心滾子軸承分別裝在上蓋和支座的中央、長條矩形結構的板錘是靠螺栓固定在轉盤上。板錘是破碎機易損件，因此要求它堅固耐磨損，便于安裝和更換。筒體由兩個對開的半圓殼體構成、兩個半圓殼體一側為鉸鏈連接，另一側用螺栓固定。該機上蓋、筒體和支座構成的軸承座的位置是決定立軸安裝的精確度，故上述三件設計和加工時，必須特別注意其形位公差問題。

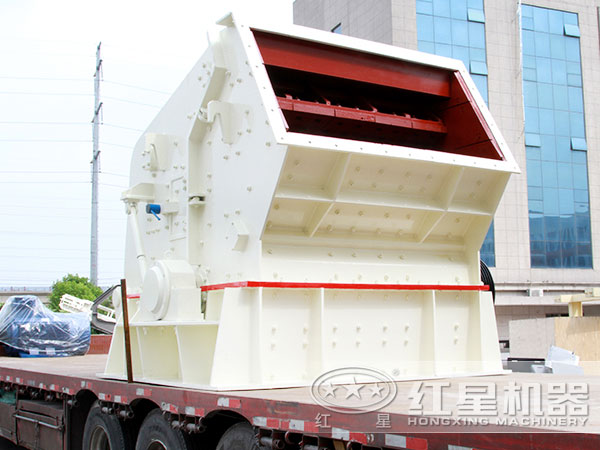

反擊破發貨圖
